Sie können alle Klemmen eines Bauteils vertikal tauschen

[Siegfried Schneider]

Speziell bei Kontakten kann es erforderlich sein, die Klemmennummern vertikal zu tauschen, ohne das Bauteil zu spiegeln.

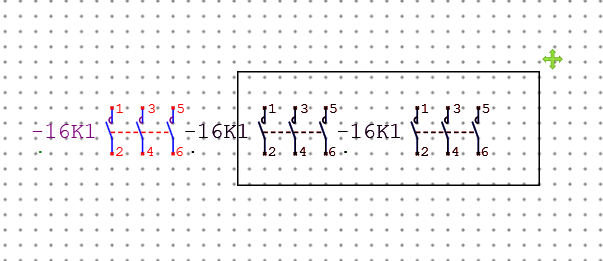

Dazu erst die gewünschten Bauteile markieren:


Danach diesen Befehl auf der Kommandoleiste eingeben:

Code: Alles auswählen

TurnPins FromSelection

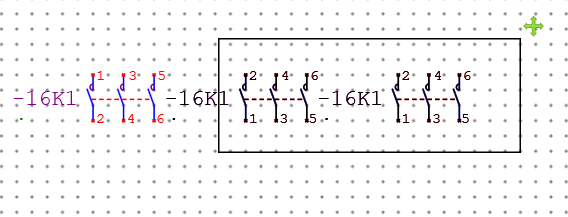

Die Pins im markierten Bereich werden getauscht:


Der Befehl funktioniert mit allen Bauteilen, die exakt 2 Anschlüsse in jeder senkrechten Reihe haben.
