Phoenix UTI 2,5 im Plan zeichnen Thema ist als GELÖST markiert

[Didi]

Wie stelle ich diese Klemmen im Schalplan dar?
https://www.phoenixcontact.com/de-de/pr ... nt-3076028
Habe gerade mit dem Programm angefangen und finde es echt Klasse.
Aber mit den Klemmen bin ich Ratlos.

[Siegfried Schneider]

Es gibt im Prinzip 2 Möglichkeiten, ich bevorzuge diese:

Zeichnen Sie die Klemmen ganz normal mit dem Klemmenbutton auf der Toolbar.
Dadurch werden 3 getrennte Klemmenbauteile erzeugt.
Wenn Sie dann über die Materialliste die Aufbauzeichnung der Klemmen erzeugen, wählen Sie "Etagenklemmen".
Dadurch wird die generierte Größe der Klemmreihe richtiggestellt.
Der Vorteil ist, dass bei nachträglicher Umplanung auf Einzelklemmen der Schaltplan nicht korrigiert werden muss.

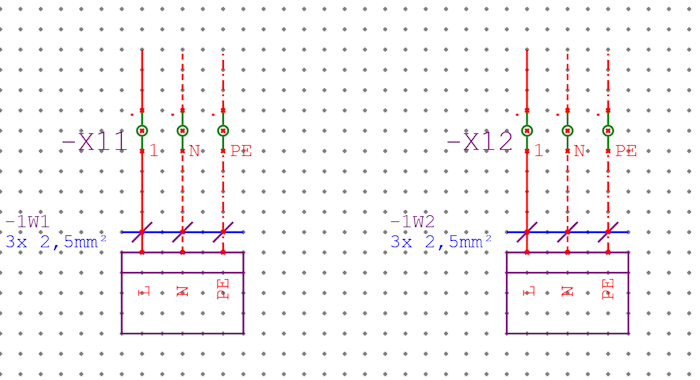

Diese Variante ist links dargestellt.

2. Möglichkeit:
Erzeugen Sie ein Klemmenbauteil mit 3 Klemmanschlüssen.
Somit werden alle 3 Leiter auf dem selben Bauteil verbunden.
Vorteil: Die Anzahl Klemmen in der Materialliste ist so auf Anhieb richtig.
Diese Variante ist rechts dargestellt.

In beiden Fällen funktioniert die Autonummerierung korrekt.


Hier habe ich die Schaltplanseite zum Download angehängt:

blatt.zip

(1.75 KiB) 32-mal heruntergeladen

Sie können das Zip herunterladen, auspacken und über Datei > Öffnen die Seite öffnen um sich die Varianten anzusehen.

[Didi]

Herzlichen Dank für die schnelle Antwort. Ich schaue mir das heute Abend in Ruhe an.
