Einstellungen > Editoreinstellungen...
können im Einstellungsbereich Kabel > Kabeladern die Kabelkodierungen konfiguriert werden.

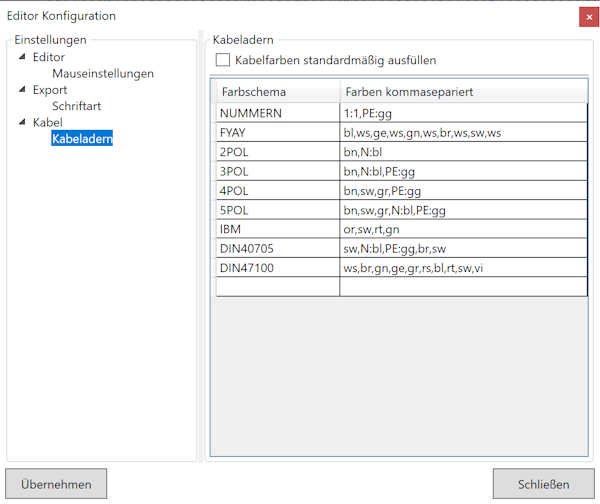

- kodierung.png (63.19 KiB) 95 mal betrachtet
Diese Kodierung wird in dem gezeigten Einstellungsbereich festgelegt.
In der linken Spalte steht der Kodierungsname, in der rechten Spalte werden die Adernfarben kommasepariert angegeben.
Die Farbe für den Neutral- bzw. Schutzleiter wird mit dem Prefix "N:" bzw. "PE:" markiert.
Eine fortlaufende Nummerierung kann als "1:1" angegeben werden. Die zweite Zahl gibt die Startzahl der fortlaufenden Nummerierung an.
Es wird empfohlen, die Adernfarben kurz zu halten (2-3 Zeichen), da sonst eine Überdeckung benachbarter Adern erfolgt.
Die maximale Anzahl Zeichen beträgt 5 Zeichen.
Die Einstellungen werden in der Datei "Adern.xml" gespeichert.
Wird die Option "Kabelfarben standardmäßig ausfüllen" ausgewählt, so werden beim Zeichnen eines Kabels die Adernfarben hinzugefügt, durch Halten der linken Strg-Taste wird dies unterbunden.
Siehe auch Kabel zeichnen
